| ?描述 |
|
直插式滑環又稱為直連式滑環，插頭滑環,根據實際用途又稱為熱電偶滑環,熱電阻滑環等
直插式滑環是一種低成本，無汞設計的工業滑環，標準的H2滑環具有2路14A的電流(約3KW)，內部采用貴金屬纖維刷排刷設計，性能穩定可靠，產品為圓柱形方便安裝，結構可靠。先進的工藝和可靠的結構，將接觸材料的利用率達到最大，以得到最高的性價比。 此產品具有同過孔式滑環類似的電性能，克服了水銀滑環對工作環境要求苛刻及且不環保的的缺點。適合于食品生產和包裝行業。
此產品完全兼容Moog P2+型滑環,亦可替代水銀滑環M230C,A2H等,同時電流可擴展到2A、14A、20A等，適合于食品生產和包裝行業。 |

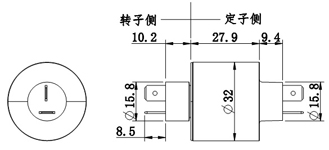

| ?外形尺寸 |
|
 |
| ?電氣參數 |
|
| 工作電壓 |
240V AC/DC |
| 電流 |
2A、7A、14A、20A/路 |
| 轉速 |
400轉/分 |
| 絕緣電阻 |
200M?@500VDC |
| 耐壓 |
AC 600V@60Hz, 60S |
| 電氣噪音 |
不超過10 毫歐 @5rpm,50milliamps, DC |
| 接觸材料 |
貴金屬 |
| 工作溫度 |
-20℃～+80℃ |
| 儲藏溫度 |
-30℃～+85℃ |
|
電流規格 |
| 型號 |
環數 |
電流(A) |
| 2 |
7 |
14 |
20 |
| VSR-H2-1 |
2 |
2 |
- |
- |
- |
| VSR-H2-2 |
2 |
- |
2 |
- |
- |
| VSR-H2-3 |
2 |
- |
- |
2 |
- |
| VSR-H2-4 |
2 |
- |
|
|
2 |
|
|
| ?特性 |
|
| ●無汞環保設計； |
●可傳輸電流和信號,熱電偶,熱電阻等； |
| ●速度可達400轉/分； |
●快速安裝; |
| ● |
● |
|
| ?典型應用 |
|
| ●旋轉平臺、測試設備； |
●機器人和旋轉傳感器； |
| ●展臺設備； |
●加熱轉軸; |
| ●食品機械. |
●包裝機械 |
|
| ?可選項 |
|
| ●更高的電壓，電流可選; |
●更高轉速; |
| ●更寬的溫度范圍; |
●更高的防護級別; |
| ●插頭布局可修改; |
●安裝法蘭. |
| ● |
|
|
